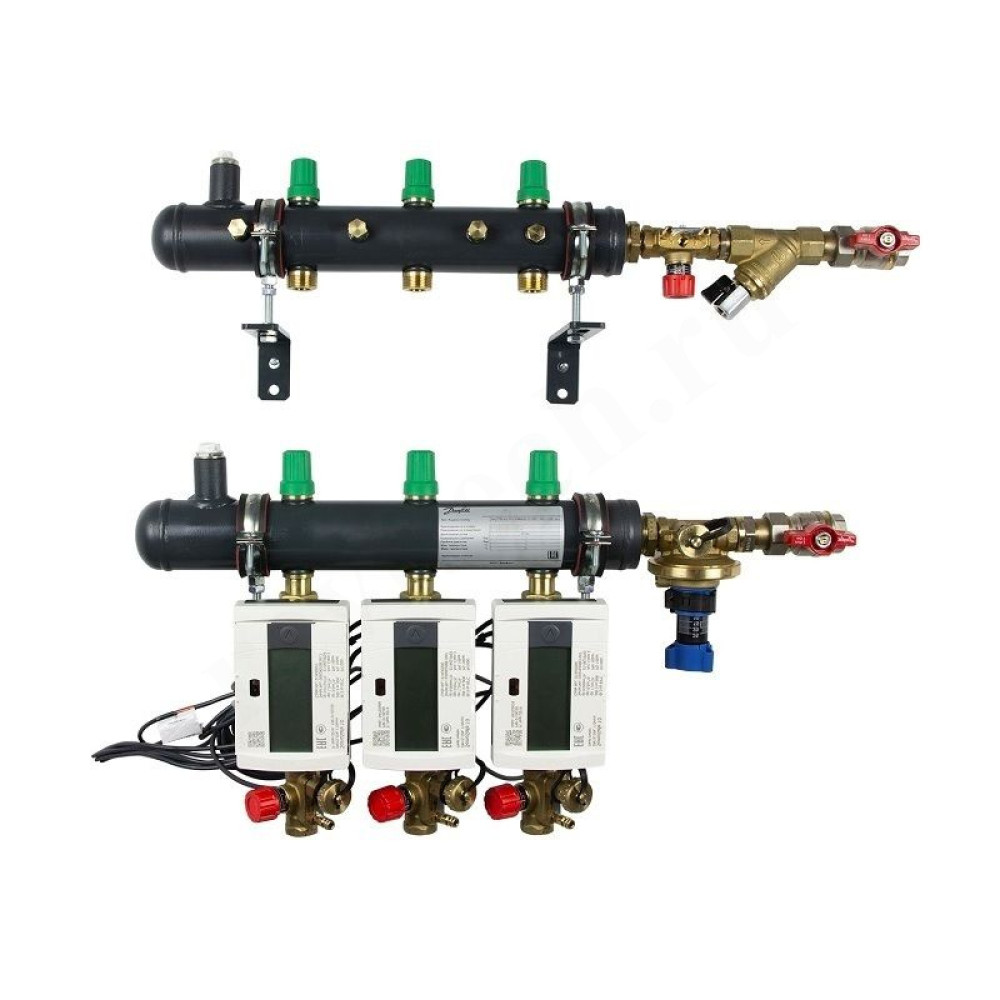

Узел распределительный этажный TDU.5R DN50-1R-15-APT15 wohm wocl

Узел распределительный этажный TDU.5R предназначен для присоединения к горизонтальной системе отопления. При применении выполняются присоединительная, измерительная, регулирующая и распределительная функции. TDU.5R легко устанавливается на поверхность стены и присоединяется к стояку системы отопления. К выходам коллектора подключается квартирная горизонтальная система отопления. Конструкция TDU.5R обеспечивает доступ ко всем настроечным элементам, что облегчает наладку системы. В состав TDU.5R входит: • автоматический балансировочный клапан — регулятор перепада давления APT-R; • клапан-партнер с функцией ограничения расхода MVT-R или MNT-R; • проставки под установку теплосчетчиков на каждую квартиру; • ручные балансировочные клапаны MVT-R или MNT-R для ограничения расхода на каждую квартиру. Узлы распределительные этажные TDU.5R выпускаются в модификациях от 2 до 12 отводов в левом и правом исполнениях. Технические характеристики: – Макс. температура 95°С – Условное давление 10 бар – Максимальный перепад давления в контуре перед узлом присоединения квартирной системы 1,5 бар – Регулируемый перепад давления в узле присоединения квартирной системы отопления, ΔРсист, кПа - 5–35 – Присоединение к стояку Rp ¾”; Rp 1”; Rp 1¼” – Присоединения к квартирной системе отопления НР Rp ¾” (под плоское уплотнение) – подающий, ВР Rp ½” – обратный. Аббривиатуры wohm обозначают отстутствие вставок под теплосчетчики, а wocl - отсутствие кронштейнов.
