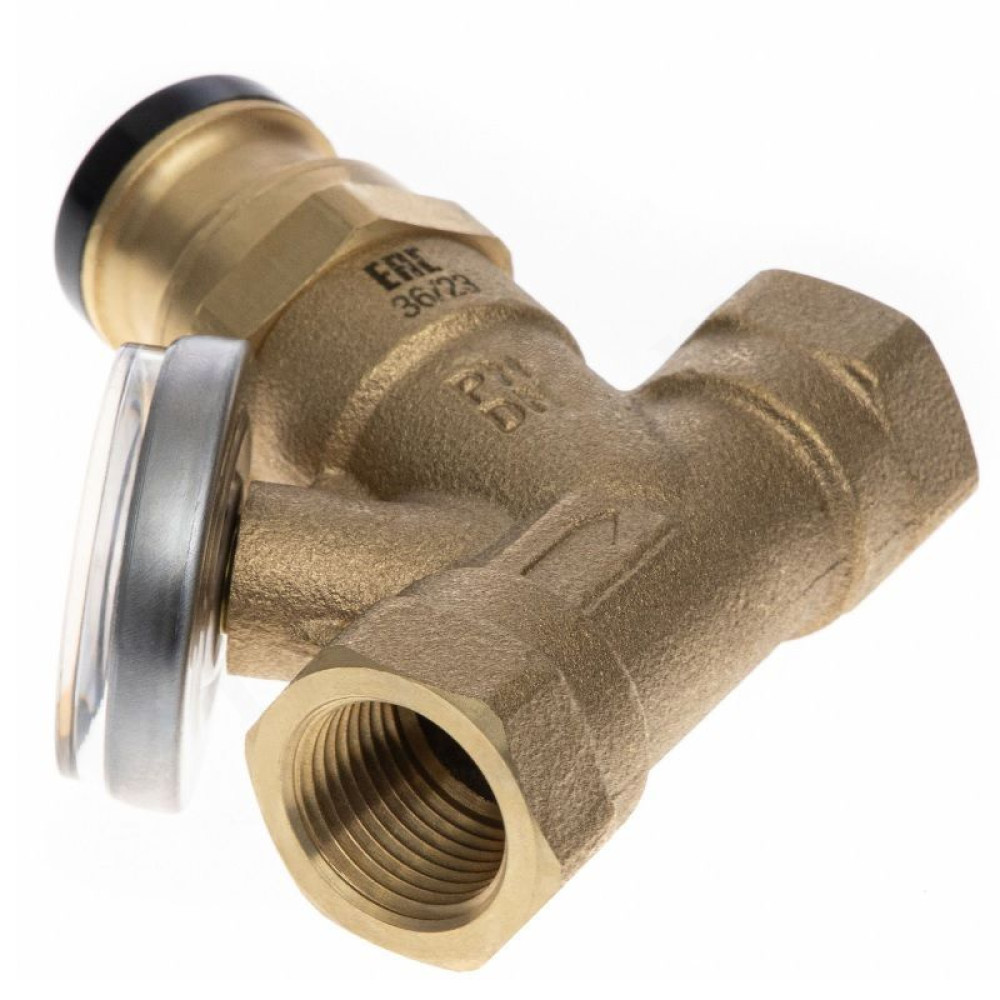

Клапан балансировочный (Ду25 мм) 1", PN10, Ридан AHT-R, механический
1183003
Термостатический балансировочный клапан AHT-R — регулятор температуры прямого действия, предназначен для стабилизации температуры и минимизации расхода воды в циркуляционных стояках систем горячего водоснабжения (ГВС).
Клапан AHT-R имеет термоэлемент, который может быть настроен на поддержание температуры воды в циркуляционном стояке системы ГВС в диапазоне от 30 до 65 °С.
AHT-R обеспечивает экономию воды, исключая ее слив через водоразборные краны для достижения требуемой температуры.
Работа клапана AHT-R:
AHT-R — пропорциональный регулятор температуры прямого действия.
Термоэлемент при изменении температуры воды воздействует на конус клапана.
Когда температура воды повышается сверх установленного на регуляторе значения, термочувствительное вещество в термоэлементе расширяется и перемещает конус клапана в сторону закрытия, что приводит к сокращению циркуляции воды через стояк, вплоть до полного прекращения.
При снижении температуры происходит обратный процесс: термоэлемент открывает клапан и расход воды в стояке увеличивается.
Клапан уравновешивается, когда температура воды соответствует заданной. Если температура воды будет свыше заданного значения на 5°С, клапан AHT-R полностью закроется.
Характеристика регулирования балансировочного клапана AHT-R представлена на соответствующем рисунке. Защитная пружина предотвращает повреждение термоэлемента при существенном повышении температуры сверх заданного значения.
Для того чтобы AHT-R настроить на требуемую температуру, необходимо:
• удалить пластмассовую заглушку на торце термоэлемента, подцепив ее отверткой;
• повернуть винт настройки температуры шестигранным 3-мм штифтовым ключом так, чтобы метка на кольце настройки совпала со значением температуры на шкале;
• поставить на место заглушку настроечного винта.
Характеристики
- Артикул 003Z1535R
- Базовая единица шт
- Бренд Ридан
- Гарантия 1 год
- Давление среды максимальное, бар 10
- Диаметр подключения 1"
- Картинки https://revitech.ru/upload/iblock/5f6/eosmo9q99h5ch05rgmn81tfdscq6uo83/c8e954fd_e0f5_11ee_8db2_04421acac403_fd1afbba_7641_11ef_8db7_04421acac403.jpg, https://revitech.ru/upload/iblock/640/whrozs3cnn9odobi78dfhyj0y2zahl23/c8e954fd_e0f5_11ee_8db2_04421acac403_fd1afdc2_7641_11ef_8db7_04421acac403.jpg, https://revitech.ru/upload/iblock/3cf/1g4t7cgjs0xmp4ax1mk52vmk16l232k9/c8e954fd_e0f5_11ee_8db2_04421acac403_fd1b00b2_7641_11ef_8db7_04421acac403.jpg, https://revitech.ru/upload/iblock/aff/xndovfl0altq1ly12lck0mzuykczebv5/c8e954fd_e0f5_11ee_8db2_04421acac403_fd1b01e2_7641_11ef_8db7_04421acac403.png
- Материал корпуса латунь
- Наличие ниппелей без ниппеля
- Наличие привода механический
- Подгруппа Клапан балансировочный
- Пропускная способность, м3/час 3,1
- Серия AHT-R
- Температура среды максимальная, °C 100
- Технически сложный товар нет
- Тип подключения резьба
- Условный проход 25 мм
18112.50р.
- На складе
- Артикул: 1183003
