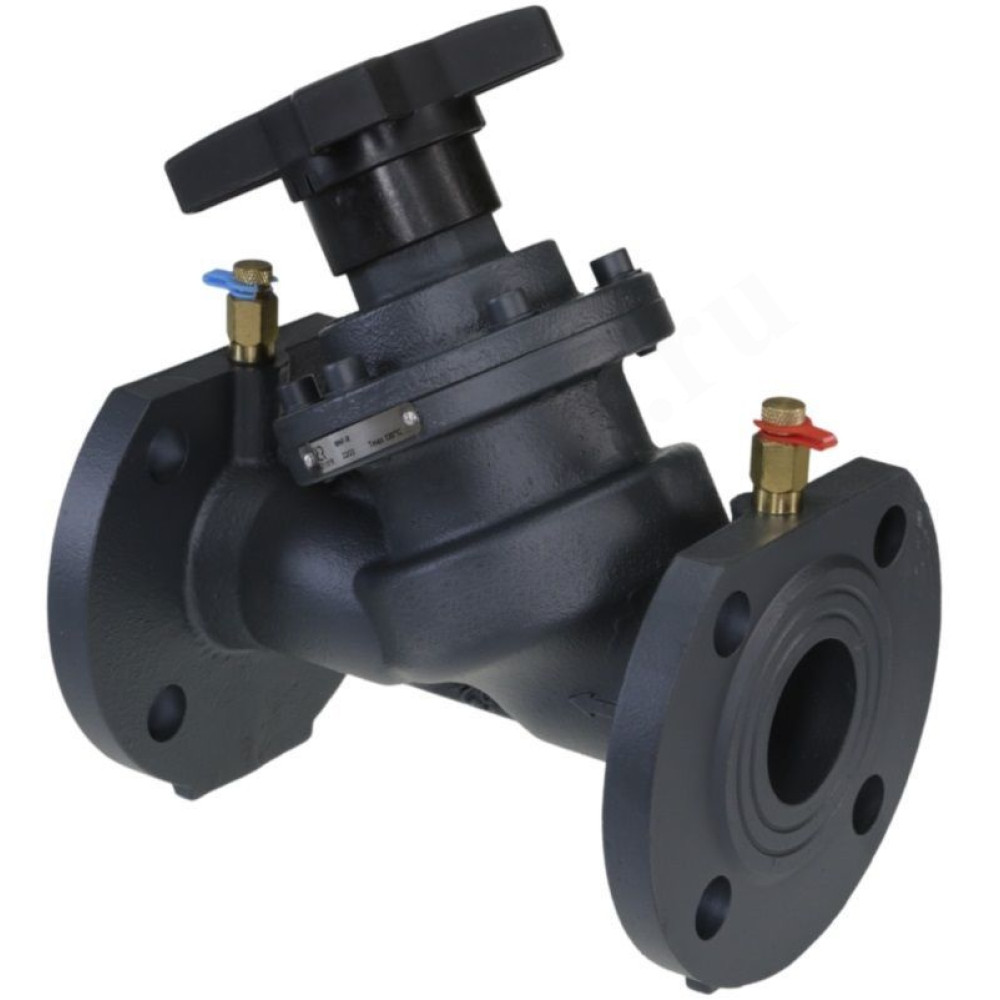

Клапан балансировочный (Ду20 мм) 75 мм, PN25, Ридан MNF-R, (с ниппелями), механический
1190833
Клапаны балансировочные типа MNF, модификация MNF-R используются для монтажной наладки трубопроводных систем тепло- и холодоснабжения зданий и сооружений с целью обеспечения в них расчетного потокораспределения.
Не предназначены для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения.
Клапаны MNF-R позволяют менять и фиксировать их пропускную способность, имеют удобный индикатор настройки. Клапаны оснащены герметичным затвором и игольчатыми измерительными ниппелями и могут одновременно использоваться в качестве запорной арматуры.
Рабочие среды группы 1 и 2, жидкости - согласно ТР ТС 032/2013.
Устройство клапана MNF-R:
1. Корпус. 2. Уплотнение конуса. 3. Конус. 4. Шток. 5. Штифт. 6. Кольцевое уплотнение. 7. Кольцевое уплотнение. 8. Винт. 9. Болт. 10. Рукоятка. 11. Крышка корпуса. 12. Измерительный ниппель.
Характеристики
- Артикул 003Z1186R
- Базовая единица шт
- Бренд Ридан
- Вес 1.824
- Высота 10.1
- Гарантия 1 год
- Давление среды максимальное, бар 25
- Диаметр подключения 75 мм
- Длина 16.7
- Картинки https://revitech.ru/upload/iblock/5bd/73r5qbgic9zfw3obk2wxwkpypprp4t5u/a5c8d00c_27d3_11ef_8db6_04421acac403_d47959cc_412c_11f0_8dba_04421acac403.jpg, https://revitech.ru/upload/iblock/6b5/3j4j9s4wc65i2kbwzrjppp3pupxgjog5/a5c8d00c_27d3_11ef_8db6_04421acac403_d4795a24_412c_11f0_8dba_04421acac403.jpg, https://revitech.ru/upload/iblock/300/q2qbih9ylbj0ydwm61969pkyamtw46pb/a5c8d00c_27d3_11ef_8db6_04421acac403_d4795a7c_412c_11f0_8dba_04421acac403.jpg, https://revitech.ru/upload/iblock/d1f/vw1tolc427pjj9iehgm5ypfwmp98rmhj/a5c8d00c_27d3_11ef_8db6_04421acac403_9d2a54ac_41c5_11f0_8dba_04421acac403.png
- Комплект поставки Клапан MNF-R, паспорт (предоставляется по запросу в электронной форме), руководство по эксплуатации (предоставляется по запросу в электронном виде).
- Материал корпуса чугун
- Наличие ниппелей с ниппелем
- Наличие привода механический
- Новинка в каталоге да
- Подгруппа Клапан балансировочный
- Пропускная способность, м3/час 9,06
- Серия MNF-R
- Температура среды максимальная, °C 120
- Технически сложный товар нет
- Тип подключения фланец
- Условный проход 20 мм
- Ширина 17.6
14554.17р.
- На складе
- Артикул: 1190833
