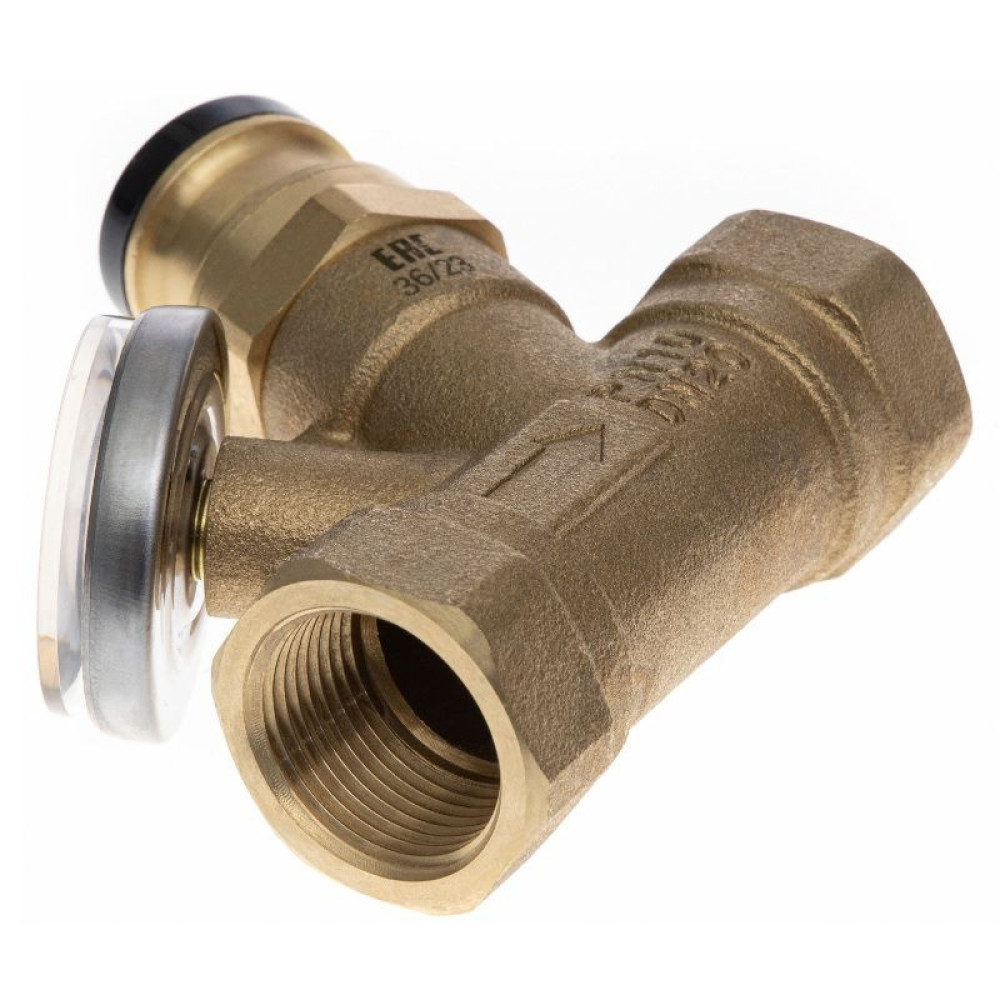

Клапан балансировочный (Ду20 мм) 3/4", PN10, Ридан AHT-R, механический
1182814
Термостатический балансировочный клапан AHT-R — регулятор температуры прямого действия, предназначен для стабилизации температуры и минимизации расхода воды в циркуляционных стояках систем горячего водоснабжения (ГВС).
Клапан AHT-R имеет термоэлемент, который может быть настроен на поддержание температуры воды в циркуляционном стояке системы ГВС в диапазоне от 30 до 65 °С.
AHT-R обеспечивает экономию воды, исключая ее слив через водоразборные краны для достижения требуемой температуры.
Работа клапана AHT-R:
AHT-R — пропорциональный регулятор температуры прямого действия.
Термоэлемент при изменении температуры воды воздействует на конус клапана.
Когда температура воды повышается сверх установленного на регуляторе значения, термочувствительное вещество в термоэлементе расширяется и перемещает конус клапана в сторону закрытия, что приводит к сокращению циркуляции воды через стояк, вплоть до полного прекращения.
При снижении температуры происходит обратный процесс: термоэлемент открывает клапан и расход воды в стояке увеличивается.
Клапан уравновешивается, когда температура воды соответствует заданной. Если температура воды будет свыше заданного значения на 5°С, клапан AHT-R полностью закроется.
Характеристика регулирования балансировочного клапана AHT-R представлена на соответствующем рисунке. Защитная пружина предотвращает повреждение термоэлемента при существенном повышении температуры сверх заданного значения.
Для того чтобы AHT-R настроить на требуемую температуру, необходимо:
• удалить пластмассовую заглушку на торце термоэлемента, подцепив ее отверткой;
• повернуть винт настройки температуры шестигранным 3-мм штифтовым ключом так, чтобы метка на кольце настройки совпала со значением температуры на шкале;
• поставить на место заглушку настроечного винта.
Характеристики
- Артикул 003Z1530R
- Базовая единица шт
- Бренд Ридан
- Вес 0.515
- Высота 5
- Гарантия 1 год
- Давление среды максимальное, бар 10
- Диаметр подключения 3/4"
- Длина 10.5
- Картинки https://revitech.ru/upload/iblock/a17/l0xrck4gdf1ibxgegg8q8cdowmtzwmqu/9ed7be81_d144_11ee_8db1_04421acac403_80b0286f_6059_11ef_8db7_04421acac403.jpg, https://revitech.ru/upload/iblock/644/xmwwnvd10x6ry9t7vxuuzsr1or0u82vq/9ed7be81_d144_11ee_8db1_04421acac403_80b028c7_6059_11ef_8db7_04421acac403.jpg, https://revitech.ru/upload/iblock/edd/3sp6e4cnytr05umpzrkmw6vtkelm5rhs/9ed7be81_d144_11ee_8db1_04421acac403_80b02977_6059_11ef_8db7_04421acac403.jpg, https://revitech.ru/upload/iblock/fa8/7445ot49nk0r9zj2edm5720txvgloiws/9ed7be81_d144_11ee_8db1_04421acac403_80b029cf_6059_11ef_8db7_04421acac403.png, https://revitech.ru/upload/iblock/fc7/tevp5lpvlk8zuk2ea58vb6dptnhnj8jw/9ed7be81_d144_11ee_8db1_04421acac403_80b02a27_6059_11ef_8db7_04421acac403.jpg, https://revitech.ru/upload/iblock/a40/zfzqua7ndk53gqlze5bprtt24csq35ae/9ed7be81_d144_11ee_8db1_04421acac403_80b02a7f_6059_11ef_8db7_04421acac403.jpg
- Материал корпуса латунь
- Наличие ниппелей без ниппеля
- Наличие привода механический
- Подгруппа Клапан балансировочный
- Пропускная способность, м3/час 2,2
- Серия AHT-R
- Температура среды максимальная, °C 100
- Технически сложный товар нет
- Тип подключения резьба
- Условный проход 20 мм
- Ширина 11.1
- ШтрихКод 4680580032897
17077.50р.
- На складе
- Артикул: 1182814
