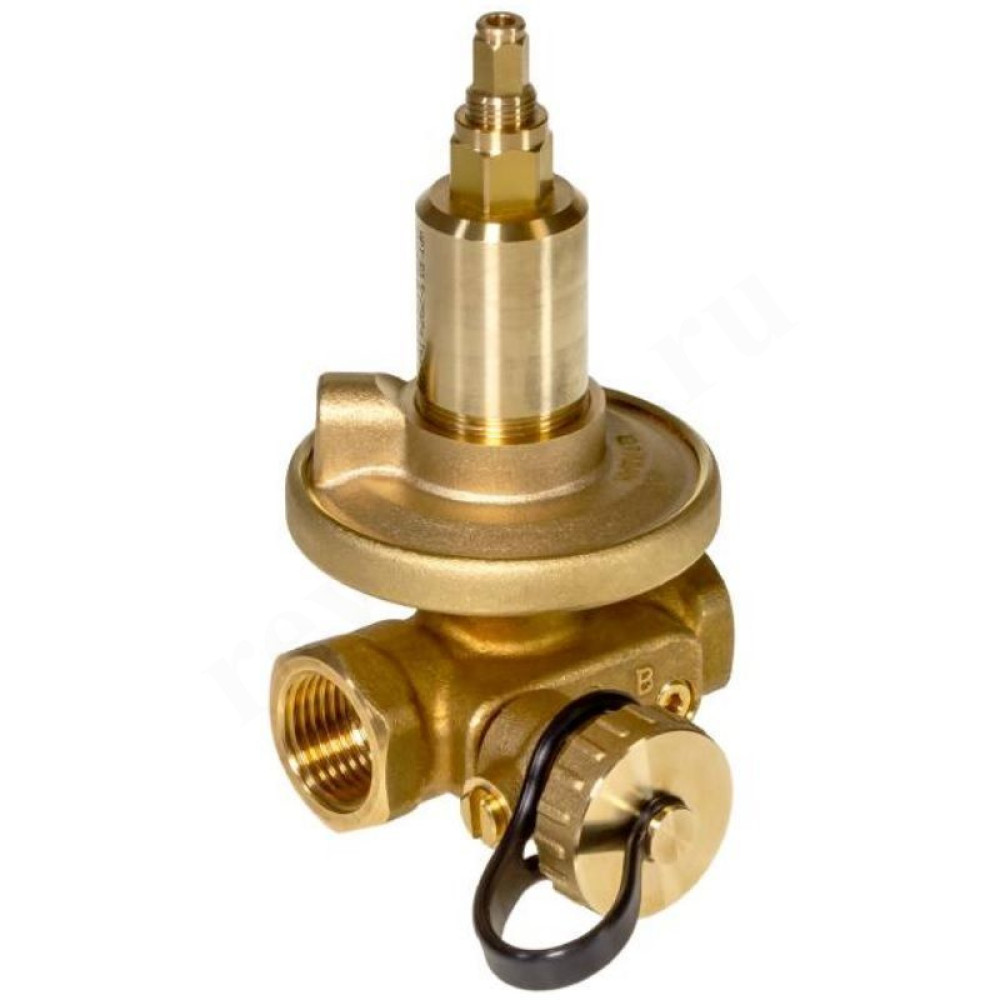

Клапан балансировочный (Ду15 мм) 1/2", PN16, Ридан APT-R3
1182984
Клапаны APT-R3 - регуляторы постоянства перепада давлений, предназначенные для гидравлической балансировки трубопроводных систем тепло- и холодоснабжения при переменных расходах проходящей через них среды в диапазоне от 0 до 100%. Не предназначены для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения.
С использованием клапанов APT-R3 отпадает необходимость в сложной и продолжительной гидравлической наладке систем. Динамическая балансировка системы во всех режимах её работы позволяет улучшить комфорт в обслуживаемых помещениях и оптимизировать энергопотребление системы.
Клапаны APT-R3 разработаны специально для поддержания постоянного перепада давлений, на который они настраиваются в процессе наладки системы. Положительное давление от подающего трубопровода системы передается по импульсной трубке, присоединенной к штуцеру, в пространство над мембраной.
Отрицательное давление передается в пространство под мембраной от входного патрубка клапана (от обратного трубопровода системы) через отверстие в конусе клапанов APT-R3. Разность этих двух давлений уравновешивается рабочей пружиной клапанов APT-R3. Клапаны APT-R3 настраивается на поддержание требуемого перепада давлений путем изменения усилия сжатия пружины. Настройка производится вращением настроечного шпинделя, сжимающего пружину. Один полный оборот шпинделя изменяет давление настройки на 0,01 бар (1 кПа).
Вращение шпинделя по часовой стрелке увеличивает регулируемую разность давлений, а вращение против часовой стрелки — уменьшает. Если текущая настройка клапанов APT-R3 неизвестна, то следует сначала полностью завернуть шпиндель по часовой стрелке. При этом положении шпинделя клапана APT-R3 будут настроены на 0,25 бар (25 кПа). Затем шпиндель необходимо отвернуть на n оборотов для достижения требуемой настройки.
Характеристики
- Артикул 003Z5701R3
- Базовая единица шт
- Бренд Ридан
- Вес 0.662
- Высота 13
- Гарантия 1 год
- Давление среды максимальное, бар 16
- Диаметр подключения 1/2"
- Длина 11.7
- Картинки https://revitech.ru/upload/iblock/111/jaql40hz0scxfia2m2l4onorxgps37fh/ee9c6fa8_4182_11ee_8db1_04421acac403_12ad7c38_6f32_11ef_8db7_04421acac403.jpg, https://revitech.ru/upload/iblock/aef/zcw5rklrx390uw3acf8y2dmlg1pde6f0/ee9c6fa8_4182_11ee_8db1_04421acac403_12ad7cb4_6f32_11ef_8db7_04421acac403.jpg, https://revitech.ru/upload/iblock/1fa/pa13ty34v2eszizg1dsm52rbz5asby5o/ee9c6fa8_4182_11ee_8db1_04421acac403_12ad7d0c_6f32_11ef_8db7_04421acac403.jpg, https://revitech.ru/upload/iblock/990/u5ww0hoxrc2qzw7cxdrdl34y2r8u315v/ee9c6fa8_4182_11ee_8db1_04421acac403_12ad7d64_6f32_11ef_8db7_04421acac403.png
- Комплект поставки клапан APT-R3, импульсная трубка, адаптер для подключения APT-R3 к клапанам-партнерам с отверстием G1/4
- Материал корпуса латунь
- Наличие ниппелей без ниппеля
- Наличие привода без привода
- Подгруппа Клапан балансировочный
- Пропускная способность, м3/час 1,6
- Серия APT-R3
- Температура среды максимальная, °C 120
- Технически сложный товар нет
- Тип подключения резьба
- Условный проход 15 мм
- Ширина 7.3
19558.40р.
- На складе
- Артикул: 1182984
