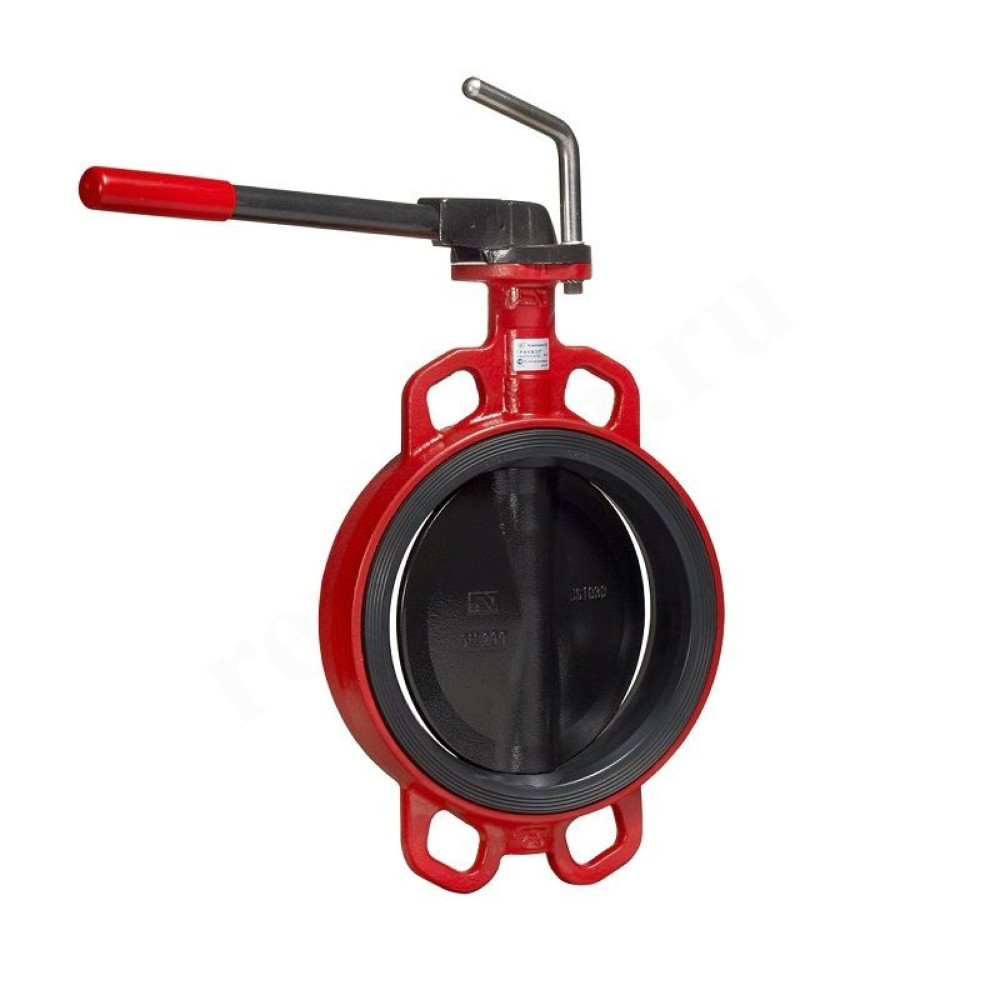

Затвор дисковый межфланц. DN200, PN16, ADL ГРАНВЭЛ ЗПТС, чугун, с рычагом
747097
Дисковый поворотный затвор «Гранвэл»
Основные преимущества:
- класс герметичности А;
- малый вес;
- малая строительная длина;
- низкая стоимость установки и обслуживания;
- герметичное перекрытие потока в обоих направлениях;
- с рабочей средой контактируют только две детали: седловое уплотнение и диск;
- сменное седловое уплотнение.
Конструкция дискового поворотного затвора «Гранвэл»
Корпус
Конструкция корпуса подходит для большинства условий в промышленности. Для защиты от вредных внешних воздействий корпус имеет эпоксидное покрытие как снаружи, так и внутри. Рабочая среда с корпусом не контактирует.
Диск
Поворотный диск со сферической кромкой специально разработан для обеспечения оптимальных запорных и регулирующих характеристик затвора, имеет высокую абразивную и коррозионную стойкость. Сферическая рабочая поверхность диска тщательно отполирована, что обеспечивает герметичность, низкий момент, необходимый для поворота диска, а также продолжительный срок службы уплотнения.
Седловое уплотнение
Седло
Характеристики
- Артикул BD01N84592
- Базовая единица шт
- Бренд ADL
- Вес 12
- Высота 6
- Гарантия 1,5 года
- Гарантия - описание спец.условий 12 месяцев с момента ввода в эксплуатацию или 18 месяцев с момента продажи
- Давление макc, бар 16
- Диаметр арматуры 200 мм
- Длина 40
- Марка материала корпуса GG25
- Материал запирающего элемента чугун
- Материал корпуса чугун
- Напряжение привода, В отсутствует
- Подгруппа Затвор дисковый
- Привод с рычагом
- Пропускная способность, м3/час 4750
- Серия ГРАНВЭЛ ЗПТС
- Температура макс., °C 130
- Технически сложный товар нет
- Тип присоединения межфланц.
- Ширина 52
- ШтрихКод 2009847327491
14801.10р.
- На складе
- Артикул: 747097
